doxygen

详细介绍doxygen的基本到进阶用法

文档生成工具方案盘点

  • Doxygen: (直接生成.html)简单可用

  • Doxygen（生成.xml）+ 前端工具（由.xml生成html，例如 docsforge）

  • 基于clang解析（Standardese/Hdoc/Cldoc）：不一定提供latex=>pdf

  • Sphinx: 需要手写独立的.rst文件，再生成，不好维护

  • .md转html（MkDocs/Docusaurus）：需要手写独立的.md文件，再生成

  • Doxygen+Sphinx组合：需要进一步搭配Breathe，或定制开发的工具

最方便简单无痛使用的到头来还就是Doxygen

Doxygen

官网

Doxygen 是一个文档生成工具，用于为源码生成说明文档。我们可以在代码中按照 Doxygen 要求的语法编写代码注释，然后使用 Doxygen 将程序中的注释提取出来生成一个文档。我们一般都把注释写在代码中，所以使用 Doxygen 生成的文档也能够非常方便地更新。Doxygen 还会在文档中引用源码文件，故我们也可在文档中方便地查看源码。

Doxygen 实际上是为C++编写的标准的文档生成工具，它可以从C++源码中提取文档。除了 C++，还支持 C、Objective-C、C#、PHP、Java，、Python、IDL （Corba，Microsoft， 和 UNO/OpenOffice flavors）、Fortran、VHDL、Tcl、以及D语言。

Doxygen支持Windwos,Linux,macOS

以mac安装为例:

官网上download下载到的是界面版,不带命令行工具

[可选] 通过 brew install doxygen 安装doxygen命令工具

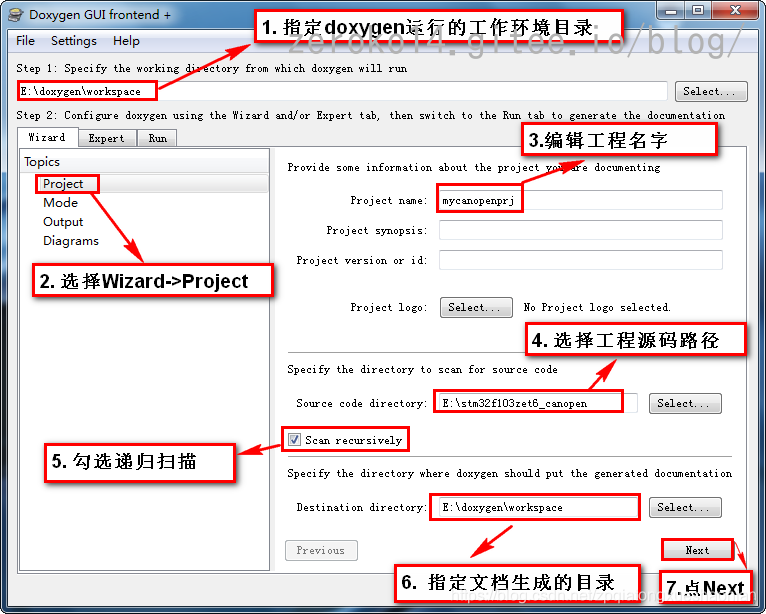

生成文档流程


  • Project name/Project synopsis/Project version or id均会显示到生成的网页中

Expert专家模式中记录常用设置流程

  1. Project->OUTPUT_LANGUAGE:Chinese
  2. SHOW_USED_FILES:EXTRACT_ALL:true 即使没有注释也会提取,但是不包含私有,静态等实体,这些也需要手动开启
  3. SHOW_USED_FILES:false 取消某处文件位置显示
  4. HTML->DISABLE_INDEX:true 关掉顶部导航栏
  5. HTML->GENERATE_TREEVIEW:true 生成侧边栏的树状图

理解

doxygen中的实体:类,函数,甚至函数的参数所有一切均视为实体

简单理解流程,图中列的输出项并不全

image-20240423113959320

注释写法

注释的几种风格参考官方文档

这里列一套做法:

  • 与代码同行的注释类型

    1
    2
    3
    4
    /*!< ... 批注 ... */
    /**< ... 批注 ... */ （推荐）
    //!< ... 批注 ...
    ///< ... 批注 ...  （推荐）

  • 在代码上方的注释类型

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    /*!
     * ... text ...
     */

    /**
     * ... txt ...
     */

    ///
    /// ... txt ...  (推荐)
    ///

  • 其它不想被包含到文档里的注释

    1
    2
    3
    4
    // ... text ...

    /*  ... text ... */

  • 一种常用的注释格规范（一般放在函数、对象、结构体的定义前面）

    1
    2
    3
    4
    5
    6
    7
    /**
     * @brief 表示具体描述说明
     * @param 表示参数说明，有@param、@param[in]和@param[out]三种写法，字面意思
     * @return 表示返回参数
     * @see 表示另见See also，多用在存在继承关系上，\n
       比如A继承了B，但是A没有重写继承来的方法C，在C上就可以注释另见B
    */

常用注释命令

详解(下面的@均可替换为\)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
@exception <exception-object> {exception description} 对一个异常对象进行注释。

@warning {warning message } 一些需要注意的事情

@todo { things to be done } 对将要做的事情进行注释，链接到所有TODO 汇总的TODO 列表

@bug 缺陷，链接到所有缺陷汇总的缺陷列表

@see {comment with reference to other items } 一段包含其他部分引用的注释，中间包含对其他代码项的名称，自动产生对其的引用链接。

@relates <name> 通常用做把非成员函数的注释文档包含在类的说明文档中。

@since {text} 通常用来说明从什么版本、时间写此部分代码。

@deprecated

@pre { description of the precondition } 用来说明代码项的前提条件。

@post { description of the postcondition } 用来说明代码项之后的使用条件。

@code 在注释中开始说明一段代码，直到@endcode命令。

@endcode 注释中代码段的结束。

@code .. @endcode 包含一段代码

@addtogroup 添加到一个组。

@brief 概要信息

@deprecated 已废弃函数

@details  详细描述

@note 开始一个段落，用来描述一些注意事项

@par 开始一个段落，段落名称描述由你自己指定

@param 标记一个参数的意义

@fn 函数说明

@ingroup 加入到一个组

@return 描述返回意义

@retval 描述返回值意义

@include 包含文件

@var、@enum、@struct、@class 对变量、美剧、结构体、类等进行标注

一般在头文件中放置不太会发生变化的注释

在源文件中使用一些易发生变化的注释

相关插件

Doxygen Documentation Generator 自动补全注释模板

Auto Comment Blocks 自动补全注释符号,可以和上面搭配使用于单行注释

进阶用法

函数关系图

Linux环境下采用CodeViz+GraphViz+gcc可以自动生成函数调用关系

Windows环境下有很多方法

  1. vs有自动生成函数调用功能关系图的工具(社区版不够用)

  2. 开源利器SI(source insight)

    SI生成的调用关系图中，当两个函数调用同一个底层函数时，该底层函数会分别出现在两个函数调用图的下面，因此这种方法也不能最快的看出那些经常被调用的底层函数

  3. 自动生成函数调用关系图Doxygen+GraphViz+HtmlHelp

Doxygen+GraphViz+HtmlHelp方案

生成函数调用关系图

较为详细的操作指引
